Автоматизированная система управления технологическими процессами (АСУ ТП) гальванических линий AutoSmart

Производство: ООО "Лазурное"



Автоматизированная система управления гальванической линией AutoSmart производство ООО "Лазурное"Автоматизированная система управления технологическими процессами AutoSmart представляет собой специализированный программно-технический комплекс разработанный конструкторами, инженерами и программистами ООО "Лазурное" в тесном взаимодействии с лучшими отечественными технологами и специалистами-гальваниками.



АСУ AutoSmart поставляется как в составе нового оборудования, так и в виде комплектов для реконструкции, модернизации и автоматизации существующих гальванических линий (производств).



АСУ AutoSmart - это:

  • полная автоматизация и визуализация работы гальванического производства: технологического оборудования (ванн, выпрямителей и т.д.), транспортной системы (автооператоров, манипуляторов), вентиляции, резервного энергоснабжения линии (ИБП, генераторов, солнечных батарей), систем безопасности (доступ к АСУ по паролю или отпечатку пальца), системы видео наблюдения и т. д.
  • расширение ассортимента продукции за счет использования неограниченного количества и многообразия  циклограмм с целью нанесения нескольких видов электрохимических  покрытий на одной линии;
  • сокращение и оптимизация производственных издержек;
  • рост производительности и экономических показателей работы гальванического производства;
  • пожизненная гарантия на ПО;
  • справедливая и демократичная цена.



В состав поставки АСУ AutoSmart входит:

  • рабочее место оператора - стойка управления АСУ с персональным компьютером и  предустановленным программным обеспечением AutoSmart;
  • один или несколько (от заданной производительности линии) автоматических автооператоров (манипуляторов) с командным контроллером, электрощитом и кнопочным пультом ручного управления (на каждом автооператоре, манипуляторе);
  • электрический шкаф управления и контроля автоматизации технологических процессов и сигналов входа/выхода гальванической линии;
  • комплект рабочей документации и руководство пользователя.

Работа автоматической линии с двумя консольными автооператорами г/п до 50 кг обслуживающими 40 подвесок одновременно:

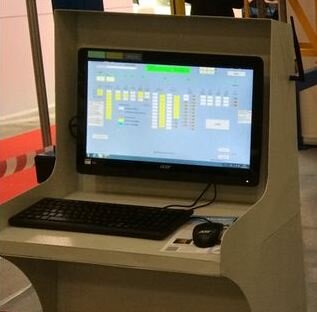

Стойка управления АСУ AutoSmart, рабочее место оператора линииСтойка управления АСУ ТП- это рабочее место оператора линии с установленным на нем главным управляющим компьютером (с диагональю дисплея до 22’’), стандартной ОС Windows7 и программным комплексом AutoSmart, состоящим из двух пакетов программ – "МАРШРУТЫ" и "РАБОТА", целью которых является подготовка технологических процессов на линии и контроля их исполнения.

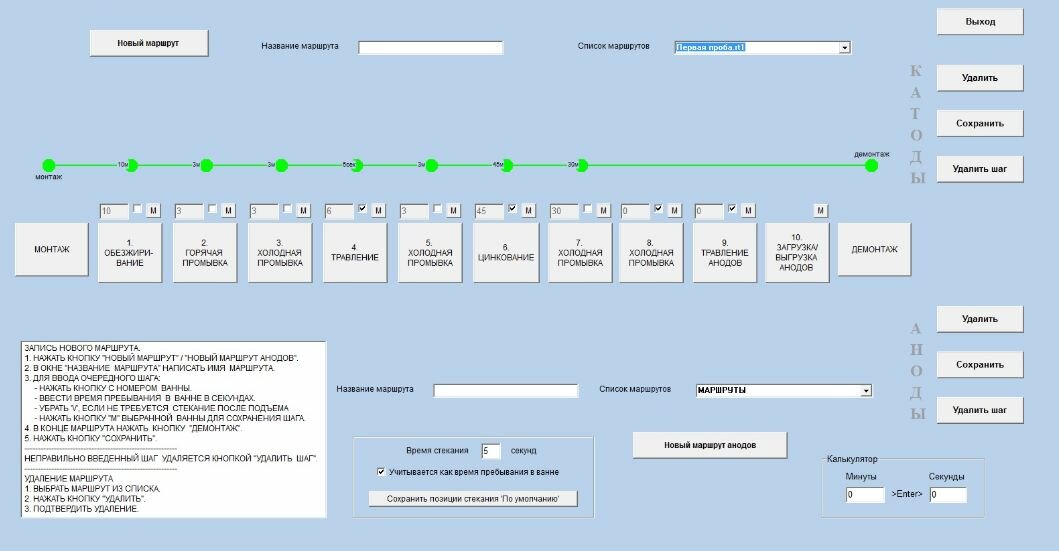

Оператор линии в программном режиме "СОЗДАНИЕ МАРШРУТОВ" задает технологические маршруты (циклограммы) с указанием последовательности прохождения ванн для заданного процесса и время нахождения детали в каждой ванне. Кроме этого на экране устанавливаются параметры техпроцессов:

  • температура и плотность электролитов в рабочих ваннах;
  • режимы работы выпрямителей для каждой из ванн (токи, напряжение, полярность);
  • время каждого этапа и т. д. (согласно ТЗ).

После установки детали на загрузочную позицию, с главного компьютера в режиме "РАБОТА" выбирается соответствующая циклограмма со всеми параметрами, определенными  в режиме "СОЗДАНИЕ МАРШРУТОВ" и дается старт автоматической работы .

Компьютер преобразовывает графический маршрут на экране монитора в задания для командных контроллеров автооператоров (манипуляторов) и в режиме реального времени управляет:

  • движением подвесок по линии;
  • сигналами управления технологическим оборудованием (датчиками на ваннах, выпрямителями и т.д.);
  • сигналами управления дополнительным оборудованием на линии: крышками ванн, каплесборниками автооператоров (манипуляторов), бортотсосами, механизмами качания подвесок, барботированием и пр.)

В течение всего времени работы гальванической линии компьютер ведет:

  • контроль технологических параметров и их соответствие заданным величинам;
  • архивирование в электронном виде рабочих параметров линии и результатов техпроцесса в соответствии с потребностями подразделения, эксплуатирующего линию. Объем информации и срок хранения архива АСУ неограничен.

При возникновении сбоев или нештатной ситуации в работе оборудования на линии АСУ оповещает оператора световыми и звуковыми сигналами и, при необходимости, блокирует работу линии до устранения неисправности (сбоя).  После восстановления работоспособности оборудования, АСУ вновь запускает прерванные процессы с той точки, в которой произошла остановка.

Работа портального автооператора г/п до 150 кг под управлением АСУ ТП AutoSmart:

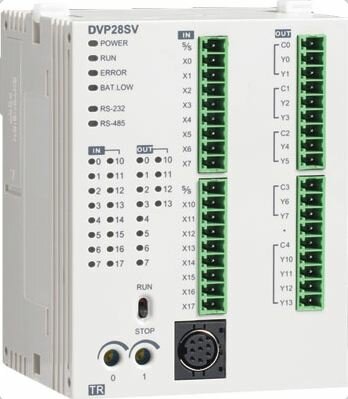

Командный контроллер консольных/портальных автооператоров (манипуляторов)Командный контроллер каждого автооператора (манипулятора) располагается в шкафу на корпусе подвижной каретки. Контроллер представляет собой высокоскоростной модуль Delta DVP-28SV (Тайвань) с классом защиты IP66, позволяющий в режиме реального времени  обрабатывать до четырех координат движения/подъема. В момент движения автооператора (манипулятора) контроллер получает от управляющего компьютера команды траекторий движения деталей, с помощью энкодеров управляет электромеханическими приводами автооператоров, обеспечивает точное позиционирование автооператоров на линии, текущую высоту подъема штанги подвеса и прочие независимые расчеты согласно ТЗ заказчика.

Информацию об этапах выполнения траекторий движения подвесов, значения координат, состояние датчиков и энкодеров автооператора, контроллер передает главному компьютеру через коммуникационные интерфейсы со стандартными протоколами обмена: RS 232/485, Ethernet (согласно ТЗ заказчика).

При возникновении форс-мажорных обстоятельств или сбоев в работе линии, контроллер переводит работу автооператора в "ручной режим", осуществляемый при помощи кнопочного пульта ручного управления (поставляется в комплекте к каждому автооператору).

Рабочее место оператора АСУ AutoSmart:

Электрический шкаф управления и контроля технологических параметров и сигналов входа/выхода автоматизированной гальванической линии служит для визуализации в реальном времени всех основных технологических параметров работы ванн, выпрямителей, а также, любого дополнительного оборудования линии (согласно ТЗ заказчика).

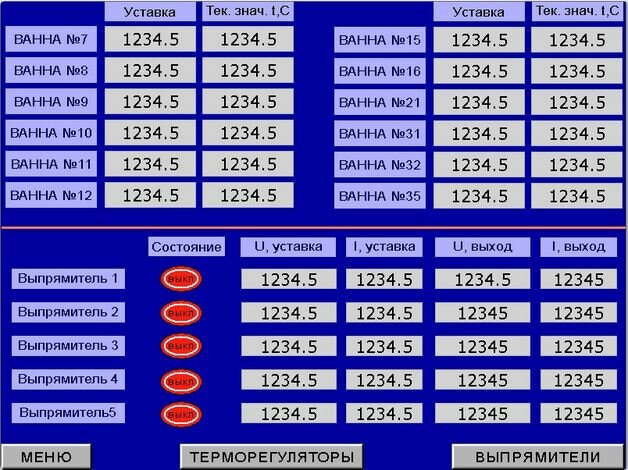

Визуализация технологических параметров работы электрического шкафа управления AutoSmartШкаф управления реализован на основе контроллера с цветным дисплеем с диагональю до 22". Контроллер оснащен необходимым количеством коммуникационных интерфейсов (СОМ-портами RS-232/485, Ethernet)  для взаимодействия с  главным компьютером в режиме «ведомый» и со всеми датчиками, контроллерами и выпрямителями линии в режиме «ведущий».

При запуске автоматической работы линии, главный компьютер передает контроллеру электрического шкафа управления заданные параметры температур по ваннам, режимы работы выпрямителей, с указанием количества этапов, времени каждого этапа, тока, напряжений, плотности растворов, времени переполюсовок и т.д.

Контроллер шкафа управления записывает полученную информацию в рабочие регистры исполнительных устройств линии для поддержания необходимых параметров. По ответной информации от главного компьютера, контроллер определяет и следит за соответствием заданных параметров работы ванн текущим.

Информацию о всех текущих параметрах и устройствах шкаф управления отображает на собственном сенсорном дисплее и передает в главный компьютер, который также отображает ее на графическом интерфейсе линии.

Контроллер следит за состоянием аварийных датчиков и оповещает персонал световым и звуковым сигналами о возникновении нештатных и аварийных ситуаций.

Главный компьютер, контроллер шкафа управления и командные контроллеры автооператоров используют энергонезависимую память, позволяющую не терять информацию при пропадании питания. Кроме того, согласно техническому заданию заказчика, для обеспечения функционирования автоматизированной линии при перебоях с электроснабжением, АСУ линий (производство целиком) могут оснащаться автономными источниками энергоснабжения:

  • источниками бесперебойного питания;
  • дизельными генераторами;
  • аккумуляторными или солнечными батареями и т.д.

огласно Технического задания заказчика, возможны любые дополнения, изменения конфигурации, визуализации интерфейса, состава поставки и прочих опций и параметров АСУ AutoSmart.

Приглашаем Вас посетить нашу производственную площадку по адресу: Санкт-Петербург, Новочеркасский пр. 1Е, для ознакомления с выпускаемым оборудованием и тестирования программного комплекса AutoSmart на лабораторной линии.
